Réalisation du Montage du Microprocesseur Z80 pour Tester son Fonctionnement :


4. 1. - RÉALISATION DU MONTAGE DU MICROPROCESSEUR Z80

a) Enlevez de la matrice les liaisons et composants relatifs à l'expérience précédente.

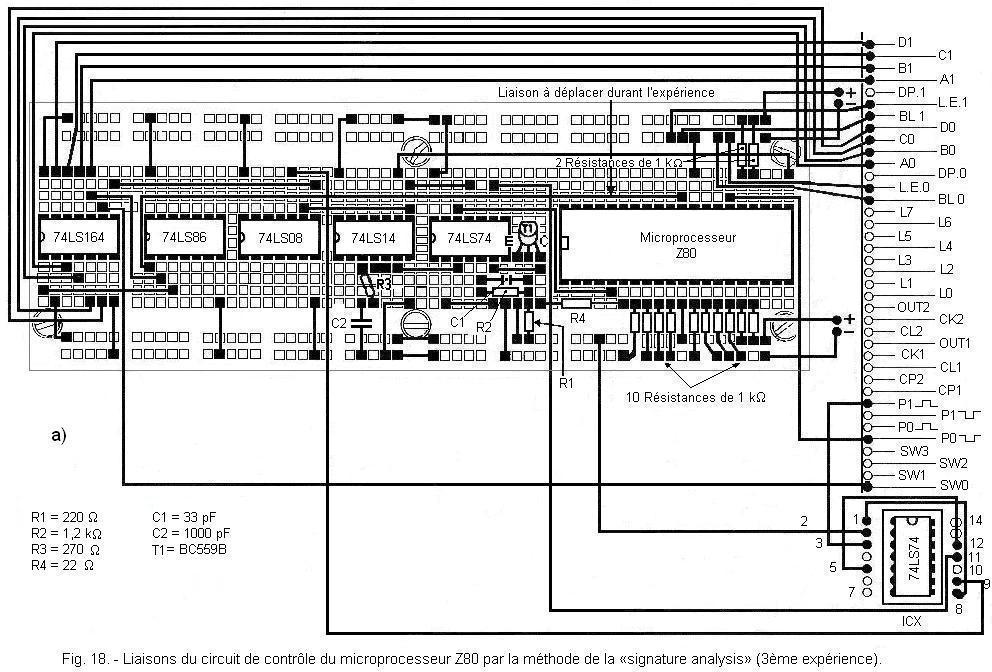

b) Insérez sur la matrice, à la position indiquée figure 18-a, chacun des composants suivants :

Z80  (microprocesseur),

74LS74  (double bascule de type D),

74LS14  (six inverseurs à trigger de Schmitt),

74LS08  (quatre portes ET),

74LS86  (quatre portes OU Exclusif),

74LS164  (registre à décalage huit bits),

1 transistor BC559 B,

12 résistances de 1 kW,

1 résistance de 220 W,

1 résistance de 1,2 kW,

1 résistance de 270 W,

1 résistance de 22 W

1 condensateur de 33 pF,

1 condensateur de 1000 pF

Les résistances et condensateurs sont indiqués en marge de la figure 18-a.

En insérant les résistances câblées à la masse, veillez à ce que leurs connexions ne se touchent pas.



c) Insérez sur le support ICX le deuxième circuit intégré 74LS74.

d) Effectuez les liaisons indiquées figure 18-a.

Le schéma électrique du circuit réalisé est représenté figure 18-b ; en vous référant à ce schéma, contrôlez systématiquement les liaisons effectuées en adoptant la méthode décrite précédemment en conclusion du montage de la première expérience.


Assurez-vous que le transistor a été inséré dans le bon sens et que les connexions des résistances ne se touchent pas.

Le schéma synoptique du circuit examiné est reporté figure 19 ; le fil aboutissant à la borne An sera raccordé successivement aux sorties A0 à A15 qui seront testées séparément durant l'expérience.


4. 2. - ESSAI DE FONCTIONNEMENT

a) Mettez le digilab sous tension.

b) Basculez l'interrupteur SW0 sur la position 0, puis ramenez-le sur la position 1. Ainsi, le registre est remis à zéro et toutes les sorties passent au niveau bas. Observez les afficheurs DIS 1 et DIS 0 : ils doivent indiquer le nombre 00.

c) Appuyez sur P0 : le microprocesseur Z80 est initialisé. En relâchant P0, le Z80 est prêt à fonctionner.

d) Appuyez sur P1 : après une seconde environ, apparaît l'indication D4. Celle-ci est la signature du bit d'adresse A0. Si le nombre lu correspond à celui prévu, cela signifie que le bit d'adresse A0 est dans l'état généré par le Z80 en mode normal. Si par contre la signature lue n'est pas celle prévue, ceci indique que le Z80 ne fonctionne pas régulièrement.

e) Éteignez le digilab.

f) Débranchez de la sortie A0 (broche 30) du Z80 la liaison provenant de la broche 1 du 74LS86 et placez-la à la sortie A1 (broche 31 du Z80). La raison d'être de cette nouvelle liaison est d'examiner la signature de la sortie A1.

g) Allumez le digilab.

h) Basculez SW0 sur la position 0 pour remettre à zéro le registre, puis revenez en position 1.

i) Appuyez sur P0, relâchez-le.

j) Appuyez sur P1, relâchez-le.

k) Lisez la signature de A1 qui doit être : 4C.

l) En répétant la procédure décrite pour A0 et A1, vérifiez la signature des autres sorties de A2 jusqu'à A15. La séquence des opérations à accomplir est la suivante :

  • On éteint le digilab.

  • On déplace la liaison qui va de la broche 1 du 74LS86 à l'une des broches de sortie d'adresse, celle dont on veut relever la signature.

La correspondance entre les sorties et les broches est :

A2  Broche  32 A9  Broche  39
A3  Broche  33 A10  Broche 40
A4  Broche  34 A11  Broche  1
A5  Broche  35 A12  Broche  2
A6  Broche  36 A13  Broche  3
A7  Broche  37 A14  Broche  4
A8  Broche  38 A15  Broche  5
  • On allume le digilab.

  • On met SW0 sur la position 0 puis sur 1.

  • On appuie sur P0.

  • On appuie sur P1.

  • On lit la signature sur l'afficheur.

  • On compare cette signature avec celle du tableau de la figure 20.


Fig. 20. - Tableau des signatures des signaux d'adresse du Z80.

BIT D'ADRESSE

SIGNATURE

DIS 1            DIS 2

A15 8D
A14 E9
A13 4C
A12 54
A11 F1
A10 E9
A9 4C
A8 54
A7 F1
A6 E9
A5 4C
A4 54
A3 F1
A2 E9
A1 4C
A0 D4

Si toutes les signatures correspondent à celles indiquées sur le tableau de la figure 20, cela signifie que le Z80 fonctionne correctement ; dans le cas contraire, il faut le considérer comme défectueux, mais cette éventualité ne se vérifie que très rarement.

De toute façon, avant de considérer le circuit comme défectueux, il convient de vérifier soigneusement le câblage du montage puisque, dans la plupart des cas, l'erreur est due à une mauvaise connexion.

m) Éteignez le digilab.
