  Oscillateur Commandé pour Réaliser un Jeu simple de Pile ou Face    Bas de page


Utilisation d'un Oscillateur Commandé pour Réaliser un Jeu simple de Pile ou Face :


5. - TROISIÈME EXPÉRIENCE : MONTAGE D'UN OSCILLATEUR COMMANDÉ     (Retour)

Avec cette manipulation, vous allez vérifier le fonctionnement d'un oscillateur commandé. Ce circuit générant un signal rectangulaire doit être activé par un signal de validation.

5. 1. - RÉALISATION DU CIRCUIT

a) Débranchez l'alimentation et retirez de la matrice tous les composants et liaisons relatifs à l'expérience précédente.

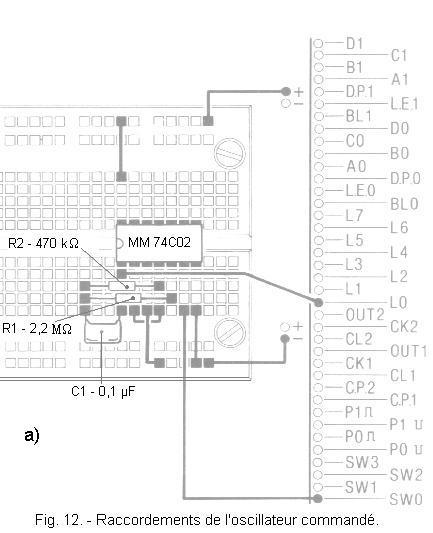

b) Insérez sur la matrice le circuit intégré MM 74C02 contenant quatre circuits NOR. Insérez également la résistance R1 de 2,2 MW 1 / 4 W 5% (rouge - rouge - vert - or), la résistance R2 de 470 kW 1 / 4 W 5% (jaune - violet - jaune - or) et le condensateur C1 de 0,1 µF comme indiqué à la figure 12-a. Mettez également en place les liaisons indiquées.


c) Mettez l'interrupteur SW0 sur la position 0 de manière à ce que l'entrée du circuit soit portée au niveau L.

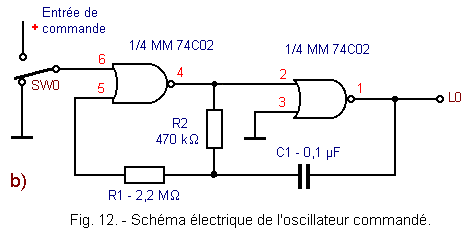

Le schéma électrique du circuit réalisé est indiqué à la figure 12-b.

5. 2. - ESSAI DE FONCTIONNEMENT

a) Banchez l'alimentation : le circuit oscille à une fréquence d'environ 10 Hz et la LED L0 s'allume et s'éteint au rythme de dix fois par seconde.

Si vous n'obtenez pas ce résultat, vérifiez le montage.

b) Mettez l'interrupteur SW0 sur la position 1. La LED L0 cesse de clignoter et reste allumée en permanence. Le circuit est bloqué avec un état H en sortie.

c) Remettez l'interrupteur SW0 sur la position 0. Le circuit reprend son oscillation à la même fréquence.

d) Changez les valeurs de la résistance R2 et du condensateur C1. Vous constatez que la fréquence du signal de sortie de l'oscillateur peut varier.

La fréquence approximative d'oscillation du circuit est donnée par la relation suivante :


Cette formule simplifiée reste valable pour les valeurs de capacité supérieures à 2 000 pF et pour les valeurs de R1 très supérieures à celles de R2.

Voici maintenant un exemple d'application de l'oscillateur commandé.

HAUT DE PAGE 6. - QUATRIÈME EXPÉRIENCE : UTILISATION D'UN OSCILLATEUR COMMANDÉ POUR RÉALISER UN JEU SIMPLE DE PILE OU FACE

En modifiant légèrement le circuit précédent et en ajoutant une bascule, vous réalisez un circuit qui simule le jeu de pile ou face avec une pièce de monnaie.

6. 1. - RÉALISATION DU CIRCUIT

a) Débranchez l'alimentation. Remplacez le condensateur C1 de 0,1 µF par un autre de 0,01 µF et la résistance R2 de 470 kW par une autre de 100 kW (marron - noir - jaune - or).

b) Enlevez la liaison entre la broche 6 du circuit intégré MM 74C02 et l'interrupteur SW0 et reliez cette broche 6 avec le contact P0 Front_descendant.gif.

c) Enlevez également la liaison entre le contact L0 et la broche 1 du circuit intégré MM 74C02 et reliez cette broche 1 à la broche 3 du support ICX.

d) Introduisez dans le support ICX le circuit intégré MM 74C74 qui contient deux bascules D.

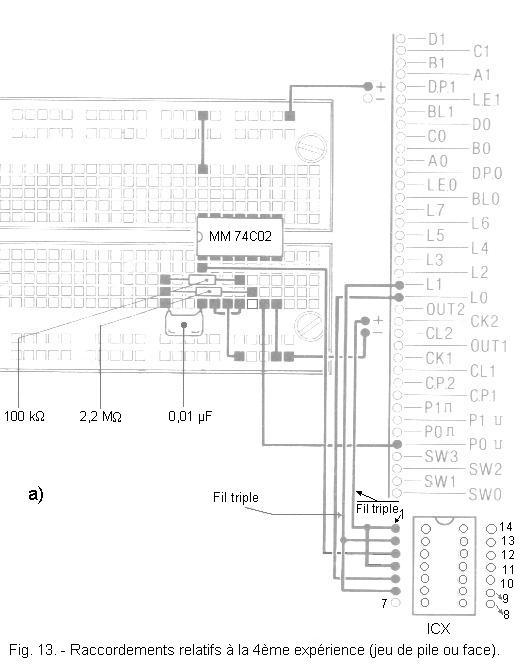

e) Effectuez les liaisons du support ICX indiquées à la figure 13-a. Le schéma électrique du circuit réalisé est montré à la figure 13-b. Vous observez que la sortie de l'oscillateur est reliée à l'entrée CLOCK de la bascule. La sortie Q_barre.gif de la bascule est reliée à l'entrée DATA de cette même bascule.


Comme vous l'avez vu en détail dans les pratiques précédentes, avec ce montage, à chaque front d'horloge sur l'entrée CLOCK, la bascule change d'état.

Dès que le signal d'horloge s'arrête, la bascule se bloque dans l'état où elle se trouve à ce moment là.

Ce montage simule bien le jeu de pile ou face dans lequel une pièce de monnaie retombe au hasard sur l'une de ses faces.

6. 2. - ESSAI DE FONCTIONNEMENT

a) Branchez l'alimentation : une des deux LED (L0 ou L1) s'allume, l'autre est éteinte.

b) Appuyez sur le bouton P0 : le circuit oscille et les deux LED sont allumées. En effet, la fréquence d'oscillation est environ de 450 Hz et l'œil ne peut percevoir les allumages et extinctions successives des deux LED.

c) Relâchez P0 : une LED reste allumée, l'autre s'éteint.

Vous ne pouvez pas prévoir quelle sera la LED qui restera allumée. Il s'agit donc d'un résultat dû au hasard.

Ceci est donc une application simple de l'oscillateur commandé.

Ce type d'oscillateur trouve d'autres applications : par exemple recueillir un signal périodique à l'aide d'une seule impulsion de durée plus ou moins longue. C'est le cas d'une touche de clavier d'ordinateur qui permet la répétition d'un caractère.


  Cliquez ici pour la leçon suivante ou dans le sommaire prévu à cet effet.   Haut de page
