TESTEZ VOS CONNAISSANCES EN ELECTRONIQUE DIGITALE

Créée le, 29/03/2004

Mise à jour le, 08/07/2019

Retour au site         Contacter l'auteur

Test 9     Test 10     Test 11     Test 12

Test N° 9

1°) Y-a-t-il une différence de procédure entre l'addition binaire et décimale ?

2°) Quelle porte logique fournit la somme de deux chiffres binaires et quelle autre fournit la retenue ?

3°) Comment s'appelle le sommateur formé avec une porte OU Exclusif et une porte ET ?

4°) Combien d'entrées possède le sommateur complet et quelles sont-elles ?

5°) Qu'est-ce que l'overflow ?

6°) Avec quel type d'additionneur obtient-on la plus grande vitesse de calcul ?

7°) Combien faut-il utiliser de circuits intégrés type 7485 pour comparer deux nombres de 16 bits ?

8°) De combien d'entrées de sélection doit disposer un multiplexeur à 6 voies ?

Test N° 10

1°) Le registre à décalage est-il une mémoire ?

2°) Comment s'exprime la mesure de la capacité de la mémoire ?

3°) Que signifie mémoire à accès aléatoire ?

4°) Que signifie l'abréviation RAM ?

5°) Que signifie ROM ?

6°) Les ROM sont-elles des RAM ?

7°) Qu'est-ce que l'adresse d'un Byte ?

8°) De quelle manière est désignée (symbole courant) la borne de commande de lecture et d'écriture dans une mémoire ?

9°) Indiquez la différence entre mémoire statique et mémoire dynamique.

10°) Quelle est la différence de principe entre mémoire statique et mémoire dynamique ?

11°) Indiquez les deux temps caractérisant la vitesse d'une mémoire ?

12°) Qu'est-ce que le temps de cycle ?

13°) Que signifie mémoire volatile ?

14°) Énumérez les principaux types de mémoire en usage dans les systèmes numériques.

Test N° 11

1°) Qu'appelle-t-on «capacité de matrice» d'un PLA ? En quelle unité s'exprime cette capacité ?

2°) Soit la table de fonctionnement suivante :

a) Écrivez l'équation pour chaque fonction (F) sous forme de mintermes.

b) Dessinez le schéma d'implantation de ces trois fonctions dans un PLA.

3°) Comment détermine-t-on la fréquence maximale d'horloge admise pour un système numérique ?

4°) Quelle est la différence entre la valeur typique et la valeur minimale pour la fréquence maximale d'horloge d'un circuit ?

5°) Qu'appelle-t-on le CLOCK SKEW ?

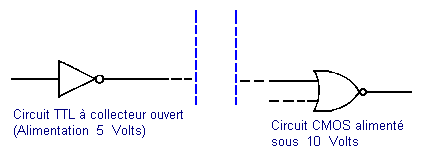

6°) Comment peut-on relier la sortie TTL à l'entrée CMOS sur le schéma suivant ?

Test N° 12

1°) Dans un convertisseur D / A à 4 bits, alimenté pour une tension VR = 16 volts, quelle sera la tension analogique de sortie pour une entrée binaire égale à 1011 ?

2°) Pour un convertisseur D / A à 8 bits, quelle est la valeur maximale de la tension de sortie VA si VR = 16 volts ?

3°) Quelles sont les caractéristiques principales d'un amplificateur opérationnel ?

4°) Quelle est l'amplification en tension AV d'un montage à amplificateur opérationnel équipé d'une résistance de contre-réaction R2 = 100 kW (branchée en sortie et entrée «-») et d'une résistance d'entrée R1 = 5kW ?

5°) Qu'est ce que la résolution d'un convertisseur D / A ?

6°) Quels sont les facteurs affectant la précision d'un convertisseur D / A ?

7°) Combien faut-il de comparateurs pour réaliser un convertisseur A / D parallèle 4 bits ?

8°) Quel est le principal avantage d'un convertisseur A / D parallèle ?

9°) Quelle est la variation maximale que pourra traiter un convertisseur A / D 8 bits à approximations successives (VR = 10 Volts, temps de conversion = 10 µs) ?

10°) Quel est le rôle d'un circuit «Sample And Hold» ?

11°) Quels sont les éléments constituant un convertisseur A / D à rampe simple ?

12°) Pourquoi utilise-t-on des convertisseurs A / D à double rampe ?
