TTL Logic Integrated Circuits :



SUMMARY : DATA BOOK   TTL





NOTE : Some technical sentences or words will not be translated into English to avoid any error, since the catalog already includes technical terms in English ...





In this summary "Data book" which means in French catalog, we will present the most used logic integrated circuits.







1. - CIRCUITS FREQUENTLY ENCOUNTERED IN INDUSTRIAL ASSEMBLY







Bipolar and MOS technologies have so far been the most used in industrial circuits.



Whether for maintenance or implementation, it is important to know not only the technology, but also the inventory of circuits with their function.



Each manufacturer uses codes that it prints on the boxes in order to be able to identify them. It is still necessary to know these codes.

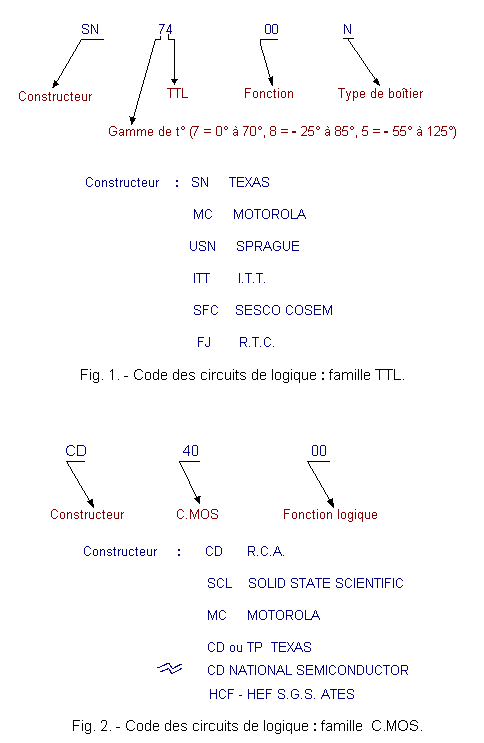

It is the role of Figures 1 and 2 which give the meaning of the naming codes of the TTL and C-MOS logic circuits.














The following two paragraphs respectively provide the functions and the pinout of the TTL (bipolar) logic circuits while the last two pursue the same objectives but in C.MOS technology.

HAUT DE PAGE  1. 1. - INVENTORY OF LOGIC CIRCUITS : TTL FAMILY

To find out about certain pinouts or their connections to integrated circuits, simply hover your pointer over the links below :



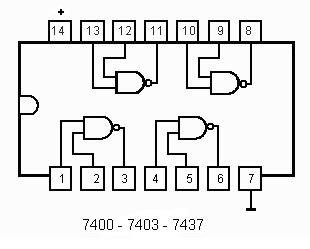

    7400 N     Quadruple porte NON - ET à 2 entrées
    7401 N     Quadruple porte NON - ET à 2 entrées avec collecteur ouvert

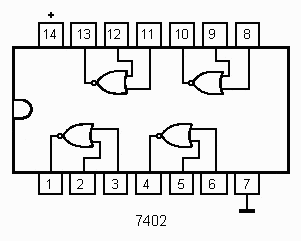

    7402 N     Quadruple porte NON - OU à 2 entrées
    7403 N     Quadruple porte NON - ET à 2 entrées avec collecteur ouvert
    7404 N     6 inverseurs
    7405 N     6 inverseurs avec collecteur ouvert
    7406 N     6 étages d'attaque inverseur à collecteur ouvert pour 40 mA
    7407 N     6 étages d'attaque à collecteur ouvert pour 40 mA

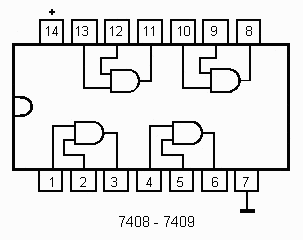

    7408 N     Quadruple porte ET à 2 entrées
    7409 N     Quadruple porte ET à 2 entrées avec collecteur ouvert
    7410 N     Triple porte NON - ET à 3 entrées
    7411 N     Triple porte ET à 3 entrée
    7412 N     Triple porte NON - ET à 3 entrées avec collecteur ouvert
    7413 N     Double porte NON - ET à 4 entrées

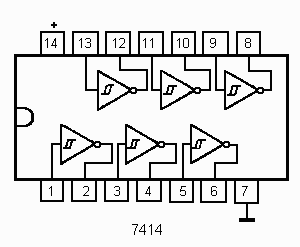

    7414 N     6 inverseurs trigger
    7416 N    6 inverseurs de puissances à collecteur ouvert
    7417 N     6 étages d'attaque à collecteur ouvert pour 40 mA
    7420 N     Double porte NON - ET à 4 entrées
    7422 N     Double porte NON - ET à 4 entrées avec collecteur ouvert
    7423 N     Double porte NON - OU à 4 entrées expansible et strobe
    7425 N     Double porte NON - OU à 4 entrées et strobe
    7426 N     Quadruple porte NON - ET à 2 entrées - Haute tension
    7427 N     Triple porte NON - OU à 3 entrées
    7428 N     Quadruple porte NOR à 2 entrées

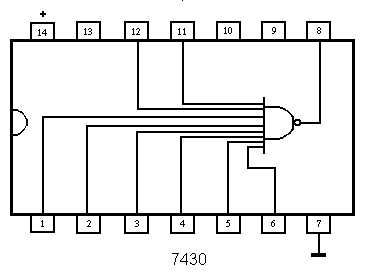

    7430 N     Porte NON - ET à 8 entrées
    7432 N     Quadruple porte OU à 2 entrées
    7437 N     Quadruple porte NON - ET de puissance à 2 entrées
    7438 N     Quadruple porte NON - ET de puissance à 2 entrées et collecteur ouvert
    7440 N     Double porte NON - ET de puissance à 4 entrées
    7442 N     Décodeur décimal BCD
    7443 N     Décodeur excès de 3 - décimal
    7444 N     Décodeur excès de 3 Gray - décimal

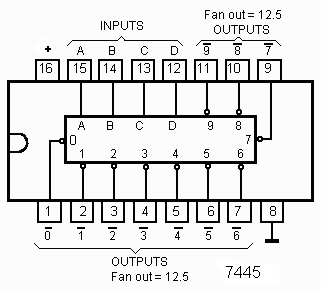

    7445 N     Décodeur décimal BCD à collecteur ouvert pour 80 mA et 30 V ou 15 V
    7446 AN     Décodeur BCD 7 segments à collecteur ouvert avec 30 V / 20 mA

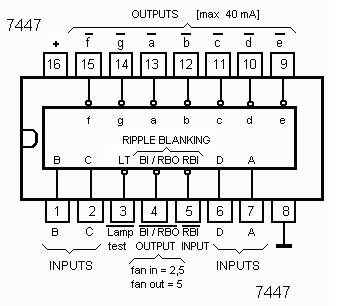

    7447 AN     Décodeur BCD 7 segments à collecteur ouvert avec 30 V / 20 mA
    7448 N     Décodeur BCD 7 segments
    7450 N     Double porte ET - OU - NON à 2 x 2 entrées
    7451 N     Double porte inverseur ET - OU - NON à 2 x 2 entrées
    7453 N     Porte inverseur ET - OU - NON à 4 x 2 entrées expansible
    7454 N     Porte inverseur ET - OU - NON à 4 x 2 entrées
    7460 N     Double porte de multiplication à 4 entrées

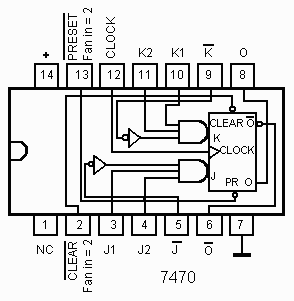

    7470 N     Flip-Flop JK à 2 x 3 entrées

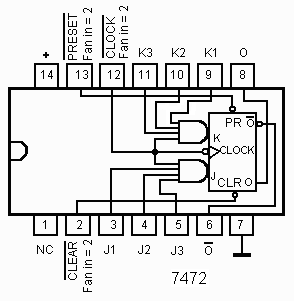

    7472 N     Flip-Flop maître esclave à 2 x 3 entrées
    7473 N     Flip-Flop maître esclave avec entrée reset

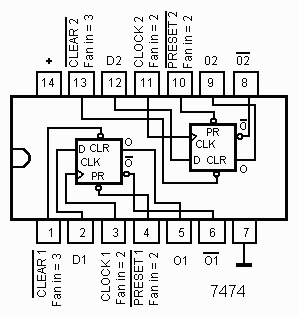

    7474 N     Double Flip-Flop D synchrone

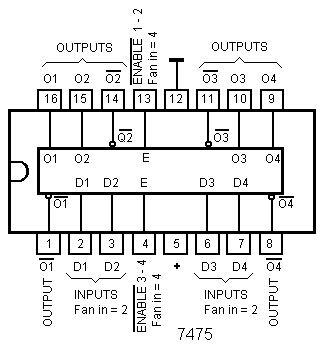

    7475 N     Quadruple Flip-Flop D asynchrone

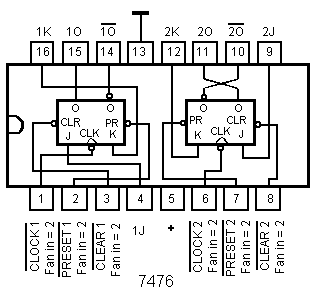

    7476 N     Double Flip-Flop JK maître esclave avec entrées set et reset
    7480 N     Additionneur complet à 1 bit
    7481 N     Mémoire à 16 bits écriture / lecture
    7482 N     Additionneur complet à 2 bits
    7483 AN     Additionneur complet à 4 bits
    7484 AN     Mémoire à 16 bits écriture / lecture à 2 entrées d'écriture et de lecture

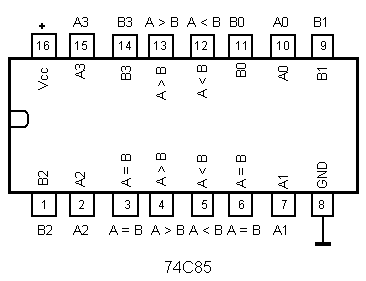

    7485 N     Comparateur binaire à 4 bits
    7486 N     Quadruple porte OU Exclusif

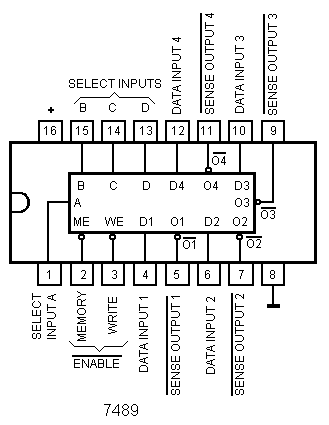

    7489 N     Mémoire à 64 bits écriture / lecture à collecteur ouvert

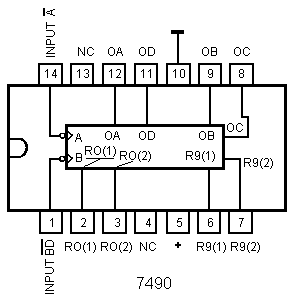

    7490 AN     Compteur décimal
    7491 AN     Registre à décalage à 8 bits série
    7492 N     Diviseur par 12

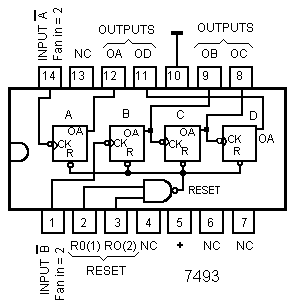

    7493 N     Compteur binaire
    7494 N     Registre à décalage 4 bits à entrée parallèle

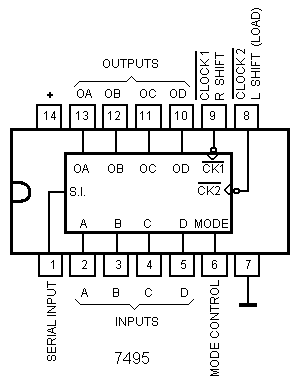

    7495 AN     Registre à décalage 4 bits entrées et 4 sorties parallèles
    7496 N     Registre à décalage 5 bits parallèle
    7497 N     Diviseur de fréquence binaire synchrone programmable 6 bits
    74100 N     Octo-Flip-flop D
    74107 N     Double Flip-flop JK maître esclave avec entrée reset
    74110 N     Flip-flop JK maître esclave avec blocage d'entrée
    74111 N     Double Flip-flop JK maître esclave avec blocage d'entrée
    74118 N     Sextuple Flip-flop RS à entrée de reset commune
    74120 N     Double synchronisation d'impulsions

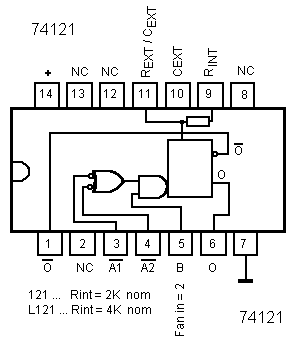

    74121 N     Monostable

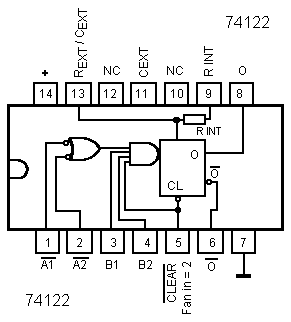

    74122 N     Monostable redéclenchable à entrée reset

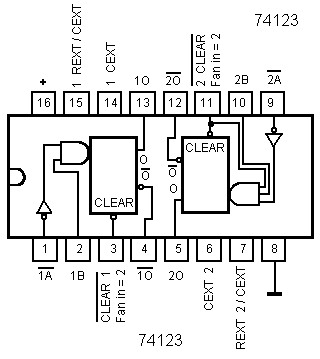

    74123 N     Double monostable redéclenchable à entrée reset

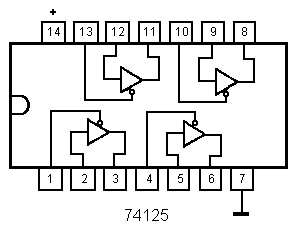

    74125 N     4 portes OUI à sorties 3 états
    74132 N     Quadruple Trigger de Schmitt NON - ET à 2 entrées

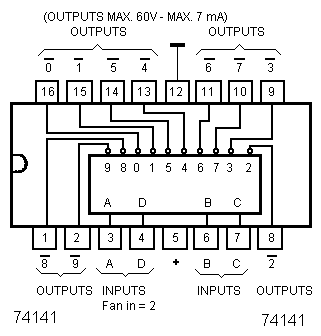

    74141 AN     Décodeur décimal BCD pour tubes d'affichage
    74142 N     Compteur décimal et commande de NIXIE
    74145 N     Décodeur décimal BCD à collecteur ouvert pour 80 mA et 30 V ou 15 V

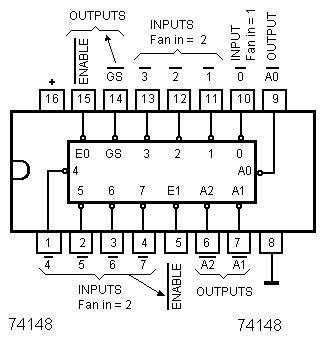

    74148 N     8 To 3 Line Priority Encoder
    74150 N     Sélecteur de données 16 bits / multiplexeur
    74151 N     Sélecteur de données 8 bits / multiplexeur
    74153 N     Double sélecteur de données 4 bits / multiplexeur
    74154 N     Décodeur binaire 4 bits / démultiplexeur
    74155 N     Double décodeur binaire 2 bits / démultiplexeur
    74156 N     Double décodeur binaire 2 bits / démultiplexeur
    74157 N     Quadruple sélecteur d'information 2 bits / multiplexeur
    74160 N     Compteur décimal synchrone à entrée de set et de reset
    74161 N     Compteur décimal synchrone à entrée de set et de reset
    74162 N     Compteur binaire synchrone 4 bits à entrée de set et de reset

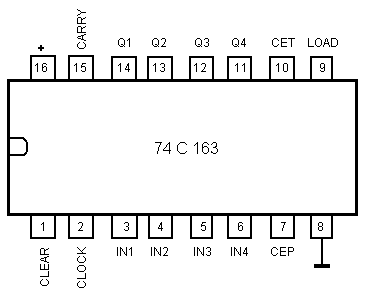

    74163 N     Compteur binaire synchrone 4 bits à entrée de set et de reset
    74164 N     Registre à décalage 8 bits à sortie parallèle
    74165 N     Registre décalage 8 bits à entrée parallèle
    74166 N     Registre à décalage synchrone 8 bits à entrée parallèle
    74167 N     Diviseur de fréquences, décimal
    74170 N     Mémoire à 16 bits écriture / lecture avec des mots jusqu'à 4 bits

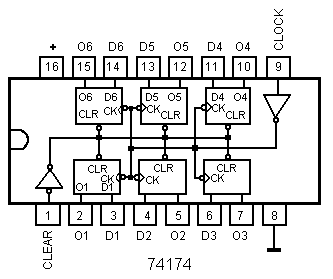

    74174 N     Sextuple Flip-flop D à entrée de reset

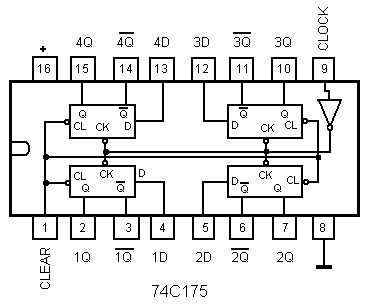

    74175 N     Quadruple Flip-flop D synchrone
    74180 N     Contrôle de parité 8 bits
    74181 N     Unité logique arithmétique 4 bits
    74184 N     Convertisseur binaire BCD 6 bits
    74185 AN     Convertisseur binaire BCD 6 bits

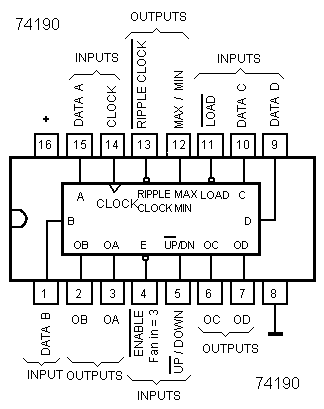

    74190 N     Compteur décimal réversible pour chaîne de comptage synchrone

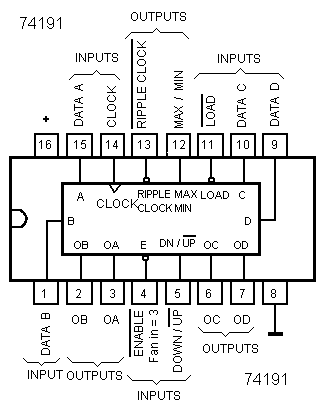

    74191 N     Compteur binaire réversible pour chaîne de comptage synchrone

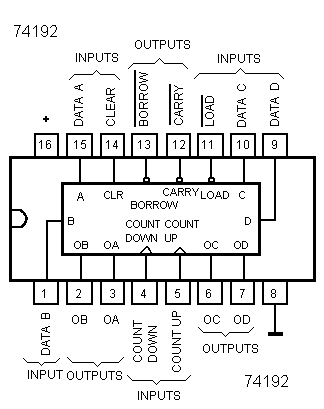

    74192 N     Compteur décompteur décimal avec set et reset
    74193 N     Compteur décompteur binaire avec set et reset
    74194 N     Registre à décalage parallèle synchrone 4 bits droite / gauche
    74195 N     Registre à décalage parallèle synchrone 4 bits à entrée JK
    74196 N     Compteur décimal 50 MHz avec entrée de set et reset
    74197 N     Compteur binaire 50 MHz avec entrée de set et reset
    74198 N     Registre à décalage synchrone 8 bits à entrée et sortie parallèles
    74199 N     Registre à décalage synchrone 8 bits parallèle à entrée JK

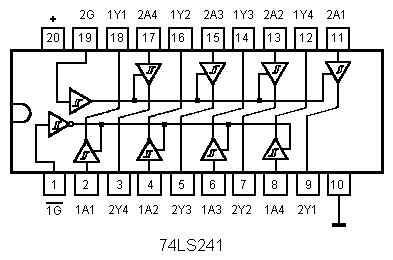

    74LS241     Driver de bus non inverseur
    74LS242     Quad bus transceiver inverting
    74LS243     4 transcodeurs non inverseur 3 états

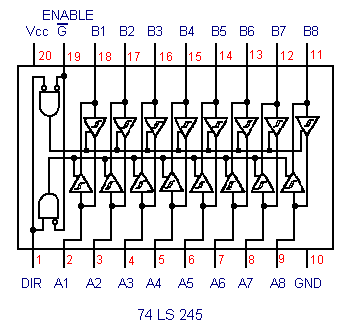

    74LS245     8 Buffers Bidirectionnel Tri-State Non Inverseur

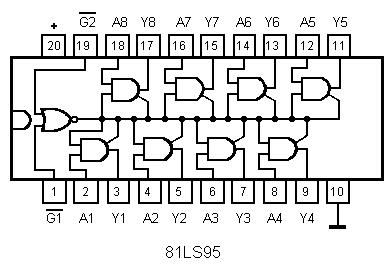

    81LS95     74795 : Octal Buffer with Three-State Outputs (74LS795 is equivalent to 81LS95)

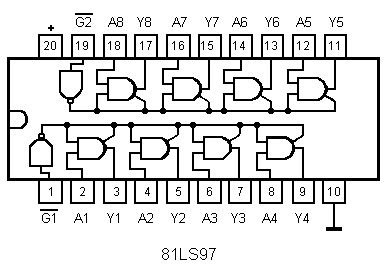

    81LS97     74797 : Octal Buffer with Three-State Outputs (74LS797 is equivalent to 81LS97)

HAUT DE PAGE  1. 2. - BROCHURE OF LOGIC CIRCUITS : TTL FAMILY
